產品介紹
HIR系履帶移動反擊式破碎站同時具有破碎和篩分功能，該設備在HI系的基礎上增加了一個可快速拆卸的4270mmx1520mm的單層篩網篩箱，這一設計可將物料進行分級并將超大的物料送回破碎主機中進行再破碎，在不需對物料進行分級和循環破碎時這一篩箱可快速卸下。
產品性能
單層篩網篩箱可拆卸,篩網尺寸為4270mmx1520mm,設備通過機載的循環系統將超大物料送回破碎主機再破碎。
篩分設備和細料帶式輸送機拆卸簡易快捷，機器可以很方便地改為開環破碎。
機載的細料帶式輸送機卸料高度可達3700mm,可以直接堆料或是進行二次分。
工作原理
原料經過鏟車,挖掘機等設備被送入料倉,料倉中的料進入篩分喂料機,其中原料中粒度符合要求的部分從篩孔處漏下而后經由出土皮帶機直接形成土堆;尺寸較大的物料則通過篩分喂料機進入歐版反擊式破碎機進行破碎,而后當粒度大小達到標準后從出料口排出進入振動卸料機;卸料機將物料均勻送入主卸料皮帶機,皮帶機將物料輸送出去形成料堆;同時在主卸料皮帶的上方安裝有除鐵器,物料中的鐵質經除鐵器吸合后被分離。

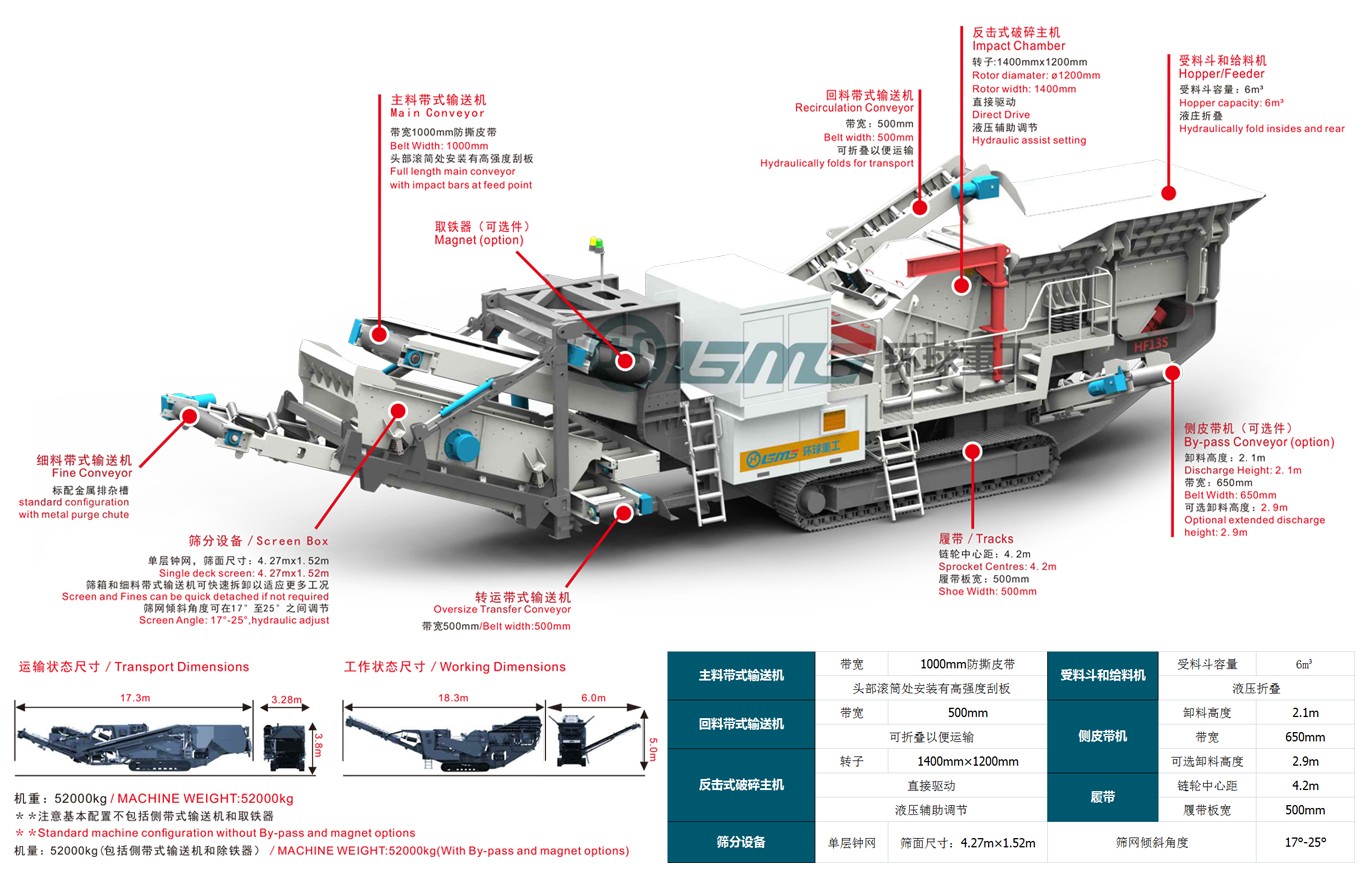

技術參數
| HI721R | HI731R |
| 破碎主機 | |
| IH1313型反擊式破碎主機 | IH1313型反擊式破碎主機 |
| 4板錘轉子 | 4板錘轉子 |
| 由液壓輔助調節反擊板 | 由液壓輔助調節反擊板 |
| 給料機受料斗 | |
| 受料斗容量為6m3 | 受料斗容量為6m3 |
| 液壓折疊側板 | 液壓折疊側板 |
| 重型振動給料機 | 重型振動給料機 |
| 階梯式篦條給料機帶有完整的預篩分，標準篦條間隙50mm | 階梯式篦條給料機帶有完整的預篩分，標準篦條間隙50mm |
| 可選側置帶式輸送機或主帶式輸送機卸料 | 可選側置帶式輸送機或主帶式輸送機卸料 |
| 篦條給料機篩孔標配尺寸為38mm | 篦條給料機篩孔標配尺寸為38mm |
| 主帶式輸送機 | |
| 帶寬1200mm防撕皮帶 | 帶寬1200mm防撕皮帶 |
| 頭部滾筒處安裝有離強度刮板 | 頭部滾筒處安裝有離強度刮板 |
| 回料帶式輸送機 | |
| 帶寬500mm | 帶寬500mm |
| 可折疊以便運輸 | 可折疊以便運輸 |
| 細料帶式輸送機 | |
| 帶寬500mm | 帶寬500mm |
| 可折疊以便運輸 | 可折疊以便運輸 |
| 篩分設備 | |
| 單層篩網篩面尺寸4.27mx1.52m | 單層篩網篩面尺寸4.27mx1.52m |
| 篩箱和細料帶輸送機可快速拆卸，以便適用更多工況 | 篩箱和細料帶輸送機可快速拆卸，以便適用更多工況 |
| 篩箱傾斜角度可在17°至25°之間調節 | 篩箱傾斜角度可在17°至25°之間調節 |
| 標配安裝40mm篩孔的篩網 | 標配安裝40mm篩孔的篩網 |
| 回轉帶式輸送機 | |
| 帶寬500mm | 帶寬500mm |
| 總體 | |
| 淋水除塵系統 | 淋水除塵系統 |
| 懸掛式取鐵器 | 懸掛式取鐵器 |
| 履帶為軟啟動，2種可選行駛速度 | 履帶為軟啟動，2種可選行駛速度 |
| 帶纜繩手持遙控器可在5m范圍內操控履帶行駛 | 帶纜繩手持遙控器可在5m范圍內操控履帶行駛 |
| 重型履帶，履帶板寬500mm | 重型履帶，履帶板寬500mm |
| 低潤滑度要求 | 低潤滑度要求 |
| 采用鍍層防護的操作通道、扶手、踏板和踏梯 | 采用鍍層防護的操作通道、扶手、踏板和踏梯 |
| 急停裝置(6處) | 急停裝置(6處) |
