產品介紹
我公司生產的單缸液壓圓錐破碎機是引進國際生產技術、結合我國的金屬材料特別的性能研發生產而成,因此該設備可以滿足發展中國家的生產需求的破碎機設備,并且具有技術高的結構、強悍的破碎能力、安全穩定的生產能力和較低的生產運行成本等優勢。
單缸液壓圓錐破碎機是通過單個液壓缸升降動錐,可以實現排礦口的調整、清腔和過載保護的多種功能;加上配置了電子智能排礦口控制系統,可以實現更多的自動化生產,可以廣泛的用于各黑色、有色、非金屬礦山及砂石料等工業領域。

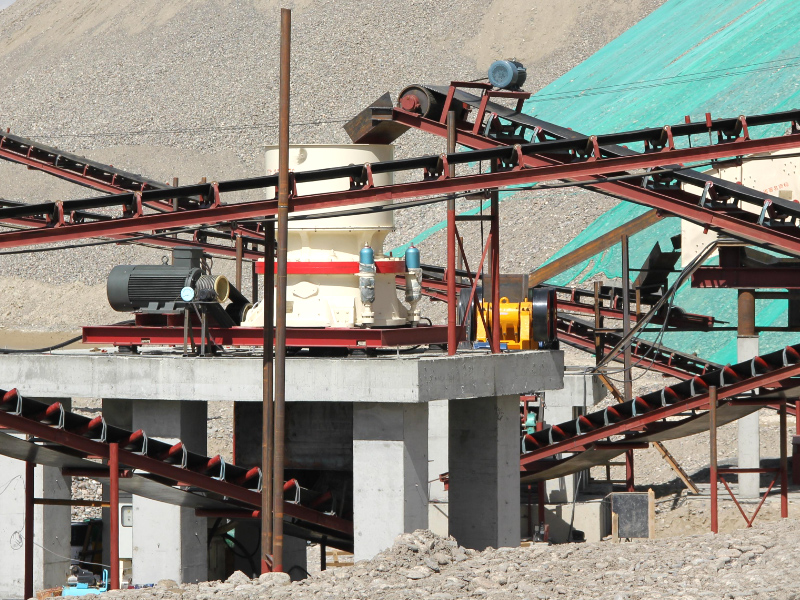

單缸液壓圓錐破碎機現場直拍
產品性能
- 1采用先進技術、智能程度高
由于技術先進,結構設計合理,比普通破碎機破碎效率高,節能效果顯著。
- 2融入除塵、降噪技術
融入除塵和降噪技術,實現靜音作業,環保效果顯著。
- 3質量靠譜、運行成本低
采用特殊材料打造而成,設備質量過硬,生產效率高,運行成本較低。
- 4操作維護簡單
采用自動化維護技術,不需要花費太多精力去維護,簡單省事。

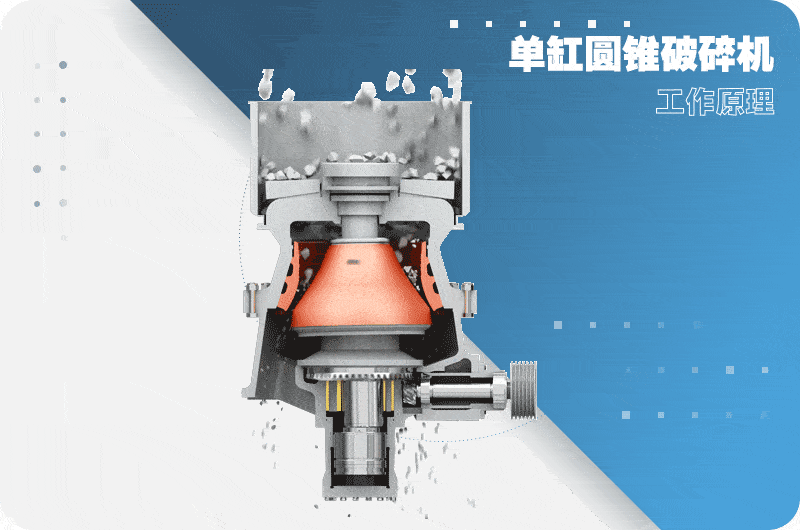

工作原理
1、電機帶動單缸液壓圓錐破碎機的小齒輪,小齒輪帶動大齒輪,大齒輪組件(大齒輪、大齒輪架、偏心鋼套)帶動偏心套組件(偏心缸套、偏心銅套)和主軸組件(主軸、內錐、內錐襯板)以理論垂直線為中心,在銅襯套內公轉,主軸組件在偏心銅套內以主軸的中心線可以實現自轉。
2、空機運行的時候,偏心套組件“抱著”主軸組件和隨大齒輪一同公轉,當物料加入到破碎腔后,主軸總成(主軸、內錐)在物料的阻力下在偏心銅套內緩慢的自轉。
3、內錐的運行軌跡看起來是在破碎腔內來回擺動,同時緩慢的旋轉。物料被擺動的內錐擠壓破碎,支撐套與架體連接處靠液壓缸壓緊。
4、當單缸液壓圓錐破碎機內落入金屬塊等不可破碎物體時,單缸的動錐由底部液壓活塞托起,起到排放口調整和過鐵保護、反復起落排除堵礦的作用。
技術參數
型號 | 腔型 | 最大進料口尺寸 | 最小排料口尺寸 | 生產能力(t/h) | 最大裝機功率 |
SH420 | S1(超粗) | 240 | 22 | 85-170 | 90 |
S2(中粗) | 200 | 19 | 70-130 | ||
SH420 | H1(細) | 135 | 10 | 45-130 | |
H2(中細) | 65 | 8 | 35-80 | ||
H3(超細) | 38 | 4 | 27-60 | ||
SH430 | S1(超粗) | 360 | 25 | 120-345 | 160 |
S2(中粗) | 300 | 22 | 105-305 | ||
S3(粗) | 235 | 19 | 90-275 | ||
SH430 | H1(細) | 185 | 13 | 60-210 | |
H2(中細) | 90 | 10 | 65-165 | ||
H2(超細) | 50 | 6 | 48-105 | ||
SH440 | S1(超粗) | 450 | 35 | 255-605 | 250 |
S2(中粗) | 400 | 29 | 215-515 | ||
S3(粗) | 300 | 25 | 190-490 | ||
SH440 | H1(細) | 215 | 16 | 110-395 | |
H2(中細) | 110 | 13 | 115-340 | ||
H2(超細) | 70 | 8 | 90-225 | ||
SH660 | S1(超粗) | 560 | 41 | 355-1050 | 315 |
S2(中粗) | 500 | 38 | 305-895 | ||
SH660 | H1(細) | 275 | 16 | 170-665 | |
H2(中細) | 135 | 16 | 190-505 | ||
H2(超細) | 65 | 13 | 205-320 |
