產品介紹
顎式移動破碎站,又稱粗碎輪胎移動破碎站,是由給料、破碎、輸送三大系統構成的可移動破碎設備,采用一體化作業方式,消除了復雜場地基礎設施與輔助設施的安裝作業,在更多應用領域更是代替了傳統的固定粗碎生產線,可單獨作業,也搭載其他移動破碎機型聯合工作。

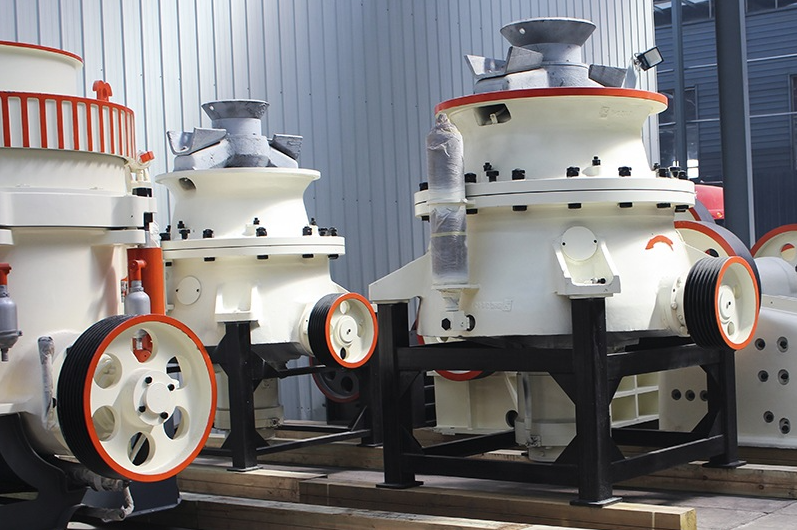

圓錐式移動破碎站是一款中細碎輪胎移動破碎機設備,整體模塊化設計,配備圓錐破+振動篩+輸送機,適合于兩段、三段破碎,分為履帶式和輪胎式,主機破碎系統可自由搭配單缸、多缸、全液壓圓錐破,機身靈活、智能化操作、綠色環保,降低了基礎設施安裝的繁瑣工序和工時消耗,在砂廠更能站穩腳跟。
產品性能
履帶行走及設備伸展折疊由發動機驅動,工地就位后外接電源驅動給料機、破碎主機、皮帶機等工作。
相對于純柴油發動機驅動行走和工作的設備,該設備可為用戶大幅度節約動力成本。
設備保留了履帶式設備移動轉場的便捷性、現場快速生產的優越性。
設備工作時外接電源驅動,發動機不啟動,發動機和液壓系統的工作時間少、維護成本大幅度降低。
在高海拔地區,由于工作時用電驅動,能夠依舊保持著高效的破碎效率。
工作原理

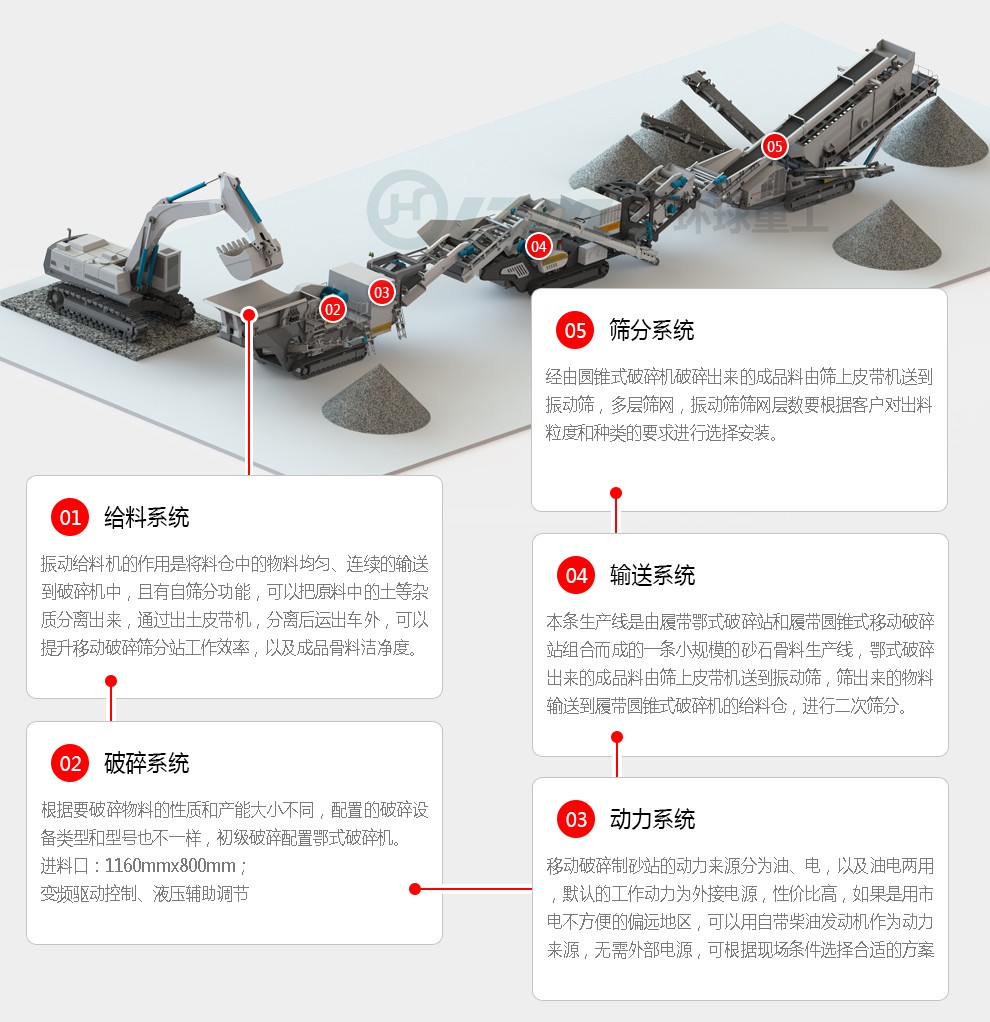

原料經過鏟車,挖掘機等設備被送入料倉,料倉中的料進入篩分喂料機,其中原料中粒度符合要求的部分從篩孔處漏下而后經由出土皮帶機直接形成土堆;尺寸較大的物料則通過篩分喂料機進入鄂式破碎機進行破碎,而后當粒度大小達到標準后從出料口排出進入振動卸料機;卸料機將物料均勻送入主卸料皮帶機,皮帶機將物料輸送出去形成料堆;同時在主卸料皮帶的上方安裝有除鐵器,物料中的鐵質經除鐵器吸合后被分離。
混合料(即破碎車的產出物)經主上料皮帶進入振動篩的上層,經過篩分后形成不同粒度的骨料級別,分別經成品皮帶輸送到不同粒度的料堆上形成成品堆,振動篩的上層為不符合要求的大粒徑物料,經返料皮帶和再返回到破碎車上進行二次破碎,如果不和破碎車聯用,可直接形成料堆。
技術參數
給料設備 | |
---|---|
容積(m3) | 6(可選9) |
篦條間隙 | 40-70 |
給料機篩孔 | 38 |
盤式給料機 | 4200×1100 |
破碎機 | |
破碎主機類型 | 顎式破碎機 |
單肘板 | 1160×800 |
排料口范圍 | 70-225mm |
皮帶機 | |
主皮帶機寬度 | 1200 |
卸料高度 | 4.3 |
減速電機 | 1×18.5KW |
側置帶式輸送機帶寬 | 650mm |
卸料高度 | 3.1m |
減速電機 | 1×5.5KW |
整機 | |
整機功率 | 129 液壓傳動 |
處理能力(t/h) | ≤500/tph |
整機重量 | 52 |
運輸尺寸長×寬×高 | 20.6×7.4×5.1 |
給料機帶寬 | 1200 |
耐磨襯板 | 10-20 |
破碎機 | |
---|---|
二段破碎主機類型 | 圓錐式破碎機 |
動錐頂部直徑 | 1163-1366mm |
最大喂料尺寸 | 220mm |
皮帶機 | |
主皮帶機寬度 | 1200mm |
卸料高度 | 3.8m |
轉運帶式輸送機帶寬 | 1200mm |
回料帶式輸送機帶寬 | 500mm |
細料帶式輸送機帶寬 | 1400mm |
細料帶式輸送機卸料高度 | 3.0m |
循環系統 | |
雙層篩尺寸 | 3.66m×1.52m |
篩分機孔徑 | 40mm篩網 |
整機 | |
鏈輪中心距 | 3.8m-4.2m |
履帶板寬 | 500mm |
整機功率 | 129 |
處理能力(t/h) | ≤400/tph |
整機重量 | 55 |
運輸尺寸長×寬×高 | 18.8×3.1×3.5 |
